造船及海上平臺鋼板

品種	主要牌號	執 行標 準	主要用途
造船及采油平臺用鋼板	A、B、D、E(Z15、Z25、Z35) AH32-FH32(Z15、Z25、Z35) AH36-FH36(Z15、Z25、Z35) D40、E40 AP1 SPEC 2H Gr42、Gr50	CCS、DNV、GL、 LR、BV、ABS NK、KR、RINA GB5313 API	用于制作船體、海上采油平臺、平臺管接點及其它結構件。

　造船及采油平臺用鋼板前言

　　本標準中第2、3、4章，第6.6.2以及附錄B為推薦性的，其余為強制性的。

　　本標準按照GB/T1.1-2009給出的規則起草。

　　本標準參照中國船級社(CCS)《材料與焊接規范》對GB712-2000《船體用結構鋼》進行修訂。本標準自實施之日起，GB712-2000《船體用結構鋼》廢止。

　　本標準與GB712-2000相比，主要變化如下：

　　——修改了標準名稱;

　　——增加了訂貨內容;

　　——增加了高強度、超高強度6個鋼級的24個牌號和Z向鋼Z25、Z35兩個級別;--對鋼中P,S等有害元素加嚴控制;

　　——增加了高強度、超高強度鋼級24個牌號的化學成分、力學性能等;

　　——增加了表面質量修磨面積的規定;

　　——鋼帶的表面質量允許不正常部分減少為6%;

　　——增加“數值修約”一章;

　　——增加附錄A(鋼材的牌號、交貨狀態和沖擊檢驗批量)、附錄B(各船級社規范中規定船體用鋼各鋼級、牌號的對應關系表)。

　　本標準的附錄A為規范性附錄，附錄B為資料性附錄。

　　本標準由中國鋼鐵工業協會提出。

　　本標準由全國鋼標準化技術委員會歸口。

　　本標準主要起草單位：鞍鋼股份有限公司、冶金信息標準研究院、重慶鋼鐵股份有限公司、新余鋼鐵集團有限公司、天津鋼鐵集團有限公司、南京鋼鐵股份有限公司、湖南華菱湘潭鋼鐵有限公司、江蘇沙鋼集團有限公司、首鋼總公司、湖南華菱漣源鋼鐵有限公司、中國船級社。

　　本標準主要起草人：劉徐源、樸志民、王曉虎、趙捷、曹志強、李紅、賴朝彬、吳波、徐海泉、黃正玉、師莉、成小軍、曹忠孝、馬玉璞、原建華、陳英俊、董天真、朱愛玲、李小莉、高燕、李曉波。

　　本標準所代替標準的歷次版本發布情況為：GB712-1965、GB712-1979、GB712-1988、GB 712-2000。GB 712—2011。

　　船舶及海洋工程用結構鋼

　1 范圍

　　本標準規定了船舶及海洋工程用結構鋼的分類和牌號、訂貨內容、尺寸、外形、重量及允許偏差、要求、檢驗和試驗、包裝、標志和質量證明書。

　　本標準適用于制造遠洋、沿海和內河航區航行船舶、漁船及海洋工程結構用厚度不大于150mm的鋼板、厚度不大于25.4mm的鋼帶及剪切板和厚度或直徑不大于50mm的型鋼(以下簡稱鋼材)。

　2 規范性引用文件

　　下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。

　　GB/T 222鋼的成品化學成分允許偏差

　　GB/T 223.5鋼鐵酸溶硅和全硅含量的測定還原型硅鉬酸鹽分光光度法GB/T 223.9鋼鐵及合金鋁含量的測定鉻天青S分光光度法

　　GB/T 223.12鋼鐵及合金化學分析方法碳酸鈉分離-二苯碳酰二肼光度法測定鉻量GB/T 223.14鋼鐵及合金化學分析方法鉭試劑萃取光度法測定釩含量

　　GB/T 223.16鋼鐵及合金化學分析方法變色酸光度法測定鈦量

　　GB/T 223.19鋼鐵及合金化學分析方法新亞銅靈-三氯甲烷萃取光度法測定銅量GB/T 223.23鋼鐵及合金鎳含量的測定丁二銅肟分光光度法

　　GB/T 223.25鋼鐵及合金化學分析方法丁二銅肟重量法測定鎳量

　　GB/T 223.26鋼鐵及合金鉬含量的測定硫氰酸鹽分光光度法

　　GB/T 223.37鋼鐵及合金化學分析方法蒸餾分離-靛酚藍光度法測定氮量

　　GB/T 223.40鋼鐵及合金鈮含量的測定氯磺酚S分光光度法

　　GB/T 223.62鋼鐵及合金化學分析方法乙酸丁酯萃取光度法測定磷量

　　GB/T 223.63鋼鐵及合金化學分析方法高碘酸鈉(鉀)光度法測定錳量

　　GB/T 223.67鋼鐵及合金硫含量的測定次甲基藍分光光度法

　　GB/T 223.69鋼鐵及合金碳含量的測定管式爐內燃燒后氣體容量法

　　GB/T 228.1金屬材料拉伸第1部分：室溫試驗方法(GB/T228.1-2011,ISO6892-1:2009,MOD)GB/T 229金屬材料夏比擺錘沖擊試驗方法

　　GB/T 247鋼板和鋼帶包裝、標志及質量證明書的一般規定

　　GB/T709熱軋鋼板和鋼帶的尺寸、外形、重量及允許偏差

　　GB/T 2101型鋼驗收、包裝、標志及質量證明書的一般規定

　　GB/T 2970厚鋼板超聲波檢驗方法

　　GB/T 2975鋼及鋼產品力學性能試驗取樣位置及試樣的制備

　　GB/T 4336碳素鋼和中低合金鋼火花源原子發射光譜分析方法(常規法)

　　GB/T 5313厚度方向性能鋼板

　　GB/T 17505鋼及鋼產品交貨一般技術要求

　　GB/T 20066鋼和鐵化學成分測定用試樣的取樣和制樣方法

　　GB/T 20123鋼鐵總碳硫含量的測定高頻感應爐燃燒后紅外吸收法(常規方法)GB/T 20124鋼鐵氮含量的測定惰性氣體熔融熱導法(常規方法)

　　GB/T 20125低合金鋼多元素含量的測定電感耦合等離子體原子發射光譜法YB/T 081冶金技術標準的數值修約與檢測數據的判定原則

3 分類及牌號

鋼材按強度級別分為：一般強度、高強度和超高強度船舶及海洋工程結構用鋼三類。鋼材的牌號、Z向鋼級別及用途應符合表1 的規定。

表 1

牌號	Z向鋼	用途
A、B、D、E	Z25、Z35	一般強度船舶及海洋工程用結構鋼
AH32、DH32、EH32、FH32 AH36、DH36、EH36、FH36 AH40、DH40、EH40、FH40	Z25、Z35	高強度船舶及海洋工程用結構鋼
AH420、DH420、EH420、FH420 AH460、DH460、EH460、FH460 AH500、DH500、EH500、FH500 AH550、DH550、EH550、FH550 AH620、DH620、EH620、FH620 AH690、DH690、EH690、FH690	Z25、Z35	超高強度船舶及海洋工程用結構鋼

　4 訂貨內容

　　4.1按本標準訂貨的合同或訂單應包括下列內容：

　　a)本標準編號;

　　b)牌號;

　　c)規格;

　　d)重量;

　　e)尺寸及尺寸、外形精度;

　　f)交貨狀態;

　　g)標志;

　　h)特殊要求。

　　4.2訂貨合同對e)~g)項內容未明確時，可由供方自行確定。

　5 尺寸、外形、重量及允許偏差

　　鋼板和鋼帶的尺寸、外形、重量及允許偏差應符合GB/T709的規定，厚度下偏差為-0.30mm。型鋼的尺寸、外形、重量及允許偏差應符合相應標準的規定。

　6 要求

　　6.1牌號和化學成分

　　6.1.1一般強度級、高強度級鋼材的牌號和化學成分(熔煉分析)應符合表2的規定。以TMCP狀態交貨的高強度級鋼材，其碳當量最大值應符合表3的規定。

　　6.1.2超高強度級鋼材的牌號和化學成分(熔煉分析)應符合表4的規定。

　　6.1.3鋼材的化學成分允許偏差應符合GB/T 222的規定。

表2

牌號

化學成分"1,(質量分?jǐn)?shù))/%

Als

≤0.21°

≤0.50

≥0.50

≤0.035

≤0.35

≤0.30

—

≤0.35

≥0.806

≥0.60

≤0.030

≥0.015

≤0.18

≥0.70

≤0.025

AH32

≤0.18

≤0.50

0.90~
1.60

≤0.030

≤0.35

≤0.20

≤0.40

0.02~
0.05

0.05~
0.10

≤0.02

≤0.08

—

≥0.015

AH36

AH40

DH32

≤0.025

DH36

DH40

EH32

EH36

EH40

FH32

≤0.16

≤0.020

≤0.80

≤0.009

FH36

FH40

a A級型鋼的C含量最大可到0.23%。
b B級鋼材做沖擊試驗時，Mn含量下限可到0,60%,
c 當AH32~EH40級鋼材的厚度≤12.5 mm時，Mn含量的最小值可為0.70%。
d 對于厚度大于25mm的D級、E級鋼材的鋁含量應符合表中規定;可測定總鋁含量代替酸溶鋁含量，此時總鋁含量應不小于0.020%。經船級社同意，也可使用其他細化晶粒元素。
e 細化晶粒元素Al、Nb、V、Ti可單獨或以任一組合形式加入鋼中。當單獨加入時，其含量應符合本表的規定;若混合加入兩種或兩種以上細化晶粒元素時，表中細晶元素含量下限的規定不適用，同時要求Nb+V+Ti≤0.12%。
f 當F級鋼中含鋁時，N≤0.012%。
g A、B、D、E的碳當量Ceq≤0.40%。碳當量計算公式：Ceq=C+Mn/6。
h 添加的任何其他元素，應在質量證明中注明。

表 3

牌號	碳當量/%
牌號	鋼材厚度≤50 mm	50 mm<鋼材厚度≤100 mm	100 mm<鋼材厚度≤150mm
AH32、DH32、EH32、FH32	≤0.36	≤0.38	≤0.40
AH36、DH36、EH36,FH36	≤0.38	≤0.40	≤0.42
AH40、DH40、EH40、FH40	≤0.40	≤0.42	≤0.45
a碳當量計算公式：Ceq=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15。 b根據需要，可用裂紋敏感系數Pcm代替碳當量，其值應符合船級社接受的有關標準。裂紋敏感系數計算公式： Pcm=C+Si/30+Mn/20+Cu/20+Ni/60+Cr/20+Mo/15+V/10+5B。

表 4

牌號	化學成分 (質量分?jǐn)?shù))/%
	C	Si	Mn	P	S	N
AH420	≤0.21	≤0.55	≤1.70	≤0.030	≤0.030	≤0.020
AH460
AH500
AH550
AH620
AH690
DH420	≤0.20	≤0.55	≤1.70	≤0.025	≤0.025
DH460
DH500
DH550
DH620
DH690
EH420	≤0.20	≤0.55	≤1.70	≤0.025	≤0.025
EH460
EH500
EH550
EH620
EH690
FH420	≤0.18	≤0.55	≤1.60	≤0.020	≤0.020
FH460
FH500
FH550
FH620
FH690
a 添加的合金化元素及細化晶粒元素Al、Nb、V、Ti應符合船級社認可或公認的有關標準規定。 b 應采用表3中公式計算裂紋敏感系數Pcm代替碳當量，其值應符合船級社認可的標準。

　　6.2 冶煉方法

　　鋼由轉爐或電爐冶煉，需要時，應進行爐外精煉。

　　6.3 交貨狀態

　　鋼材的交貨狀態應符合附錄A的規定。

　　6.4 力學性能

　　6.4.1鋼材的力學性能應符合表5和表6的規定。

　　6.4.2對厚度為6mm~<12mm的鋼材取沖擊試驗試樣時，可分別取5mm×10 mm×55 mm和7.5 mm×10mm×55mm的小尺寸試樣，此時沖擊功值分別為不小于規定值的2/3和5/6。優先采用較大尺寸的試樣。

　　6.4.3鋼材的沖擊試驗結果按一組3個試樣的算術平均值進行計算，允許其中有1個試驗值低于規定值，但不應低于規定值的70%。

　　6.4.4 Z向鋼厚度方向斷面收縮率應符合表7的規定。3個試樣的算術平均值應不低于表7規定的平均值，僅允許其中一個試樣的單值低于表7規定的平均值，但不得低于表7中相應鋼級的最小單值。

　　表5

牌號	拉伸試驗 ·			V型沖擊試驗
	上屈服強度 Rm/MPa	抗拉強度 Rm/MPa	斷后伸長率A/%	試驗溫度/℃	以下厚度沖擊吸收能量KV?/J
					≤50		>50~70		>70~150
					縱向	橫向	縱向	橫向	縱向	橫向
					不小于
A	≥235	400~520	≥22	20			34	24	41	27
B4				0	27	20	34	24	41	27
D				-20
E				-40
AH32	≥315	450~570		0	31	22	38	26	46	31
DH32				-20
EH32				-40
FH32				-60
AH36	≥355	490~630	≥21	0	34	24	41	27	50	34
DH36				-20
EH36				-40
FH36				-60
AH40	≥390	510~660	≥20	0	41	27	46	31	55	37
DH40				-20
EH40				-40
FH40				-60
a 拉伸試驗取橫向試樣，經船級社同意，A級型鋼的抗拉強度可超上限。 b 當屈服不明顯時，可測量Rpo.2代替上屈服強度。 e 沖擊試驗取縱向試樣，但供方應保證橫向沖擊性能。型鋼不進行橫向沖擊試驗。厚度大于50mm的A級鋼，經細化晶粒處理并以正火狀態交貨時，可不做沖擊試驗。 d 厚度不大于25mm的B級鋼、以TMCP狀態交貨的A級鋼，經船級社同意可不做沖擊試驗。

表 6

鋼級	拉伸試驗			V型沖擊試驗
	上屈服強度 RH/MPa	抗拉強度 R_/MPa	斷后伸長率 A/%	試驗溫度/℃	沖擊吸收能量KV:/J
					縱向	橫向
					不小于
AH420	≥420	530~680	≥18	0	42	28
DH420				-20
EH420				-40
FH420				-60
AH460	≥460	570~720	≥17	0	46	31
DH460				-20
EH460				-40
FH460				-60
AH500	≥500	610~770	≥16	0	50	33
DH500				-20
EH500				-40
FH500				-60
AH550	≥550	670~830	≥16	0	55	37
DH550				-20
EH550				-40
FH550				-60
AH620	≥620	720~890	≥15	0	62	41
DH620				-20
EH620				-40
FH620				-60
AH690	≥690	770~940	≥14	0	69	46
DH690				-20
EH690				-40
FH690				-60
‘拉伸試驗取橫向試樣。沖擊試驗取縱向試樣，但供方應保證橫向沖擊性能。 b當屈服不明顯時，可測量Rm ;代替上屈服強度。

表 7

厚度方向斷面收縮率/%	Z向性能級別
厚度方向斷面收縮率/%	Z25	Z35
3個試樣平均值	≥25	≥35
單個試樣值	≥15	≥25

　　6.5表面質量

　　6.5.1鋼材表面不應有氣泡、結疤、裂紋、折疊、夾雜和壓入氧化鐵皮等有害缺陷。鋼材不應有肉眼可見的分層。

　　6.5.2鋼材的表面允許有不妨礙檢查表面缺陷的薄層氧化鐵皮、鐵銹及由于壓入氧化鐵皮和軋輥所造成的不明顯的粗糙、網紋、劃痕及其他局部缺陷，但其深度不應大于鋼材厚度的負偏差，并應保證鋼材允許的最小厚度。

　　6.5.3鋼材的表面缺陷允許用修磨方法清除，清理處應平滑無棱角，清理后鋼材任何部位的厚度不應小于公稱厚度的93%,且減薄量應不大于3mm;單個修磨面積應不大于0.25m²,局部修磨面積之和不應大于總面積的2%,兩個修磨面之間的距離應大于它們的平均寬度，否則認為是一個修磨面。焊補應符合中國船級社規范的規定。

　　6.5.4對于鋼帶，由于沒有機會去除表面帶缺陷部分，故允許表面帶有一定的缺陷，但每卷鋼帶缺陷部分的長度不應大于鋼帶總長度的6%。

　　6.6無損檢驗

　　6.6.1 Z向鋼板應進行超聲波探傷，探傷級別應在合同中注明。

　　6.6.2根據需方要求，經供需雙方協議，其他鋼板也可進行無損檢驗。

　7 檢驗和試驗

　　7.1外觀、尺寸和外形檢查

　　7.1.1鋼材的外觀應目視檢查。

　　7.1.2鋼材的尺寸和外形用合適的測量工具檢查。鋼板厚度的測量部位應在距鋼板的側邊不小于10 mm任意處，鋼帶厚度的測量部位應在距鋼帶的側邊不小于40 mm任意處。

　　7.2其他各項檢驗

　　每批鋼材的檢驗項目、取樣數量、取樣方法和試驗方法應符合表8的規定。

　　表8

序號	檢驗項目	取樣數量/個	取樣方法	試驗方法
1	化學成分	1/爐	GB/T 20066	GB/T 223、GB/T4336 GB/T 20123、GB/T 20124、GB/T 20125
2	拉伸試驗	1/批	GB/T 2975	GB/T 228.1
3	沖擊試驗	3/批	GB/T 2975	GB/T 229
4	Z向鋼厚度方向斷面收縮	3/批	GB/T 5313	GB/T 5313
5	超聲波探傷檢驗	逐張		GB/T 2970
6	表面質量	逐張/逐件		目視及測量
7	尺寸、外形	逐張/逐件		合適的量具

　　7.3組批

　　7.3.1鋼材應成批驗收。每批應由同一牌號、同一爐號、同一交貨狀態、厚度差小于10mm的鋼材組成。

　　7.3.2對于拉伸試驗，每批鋼材的重量不大于50t;對于沖擊試驗，其批量應符合附錄A的規定。

　　7.3.3 Z向鋼按軋制坯驗收。當Z25鋼硫含量不大于0.005%時，可按批檢驗，每批重量不大于50 t。

　　7.4取樣位置

　　7.4.1拉伸試驗試樣應在每一批中最厚的鋼材上制取。當鋼材的厚度不大于40 mm時，取全截面矩形試樣，試樣寬度為25 mm。當試驗機能力不足時，可在試樣的一個軋制面加工，使厚度減薄至25 mm,當鋼材的厚度大于40mm時，取圓截面試樣，其軸線距鋼材表面應為鋼材1/4厚度處或盡量接近此位置，試樣的直徑為14 mm;可根據試驗機能力，采用全截面試樣。

　　7.4.2沖擊試驗試樣也應在每一批中最厚的鋼材上制取，其方向為縱向。當鋼材的厚度不大于40 mm時，沖擊試樣應為近表面試樣，試樣邊緣距一個軋制面小于2 m m;當鋼材的厚度大于40mm時，試樣軸線應位于鋼材1/4厚度處或盡量接近此位置。缺口應垂直于原軋制面。

　　7.5復驗與判定

　　7.5.1拉伸試驗的復驗與判定

　　鋼材拉伸試驗的復驗與判定按符合GB/T 17505的規定。

　　7.5.2 Z向鋼厚度方向斷面收縮率的復驗與判定

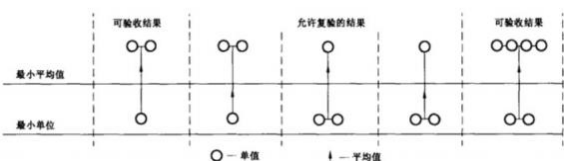

　　圖1規定了允許復驗的三種情況。在這些情況下，需要對剩余的3個備用試樣進行試驗。6個試樣的平均值應大于規定的最小平均值，低于平均值的結果不大于2個，但不得低于表7規定的最小單值。否則該批鋼材不能驗收。

　　7.5.3沖擊試驗的復驗與判定

　　7.5.3.1單件鋼材的復驗

　　當一組3個試樣的沖擊試驗結果不合格時，若低于規定平均值的試樣不多于2個，且低于規定平均值70%的試樣不多于1個，可在原取樣鋼材附近再取一組3個試樣進行復驗。前后兩組6個試樣的算術平均值不應低于規定的平均值，且低于規定平均值的試樣不應超過2個，其中低于規定平均值70%的試樣不應超過1個，否則該件鋼材不能驗收。

　　7.5.3.2批量鋼材的復驗

　　如果單件鋼材的復驗不符合要求，將該件鋼材挑出。可在該批鋼材中另取兩件鋼材，每件鋼材各取一組試樣進行再驗。再驗的每組試驗結果都應符合要求，否則，該批不能驗收。

　　7.5.4重新熱處理

　　對復驗不合格的鋼材，允許進行重新熱處理并按新的一批提交驗收。

　8 包裝、標志和質量證明書

　　鋼材的包裝、標志和質量證明書應符合GB/T 247、GB/T 2101的規定。

　9 數值修約

　　數值修約應符合YB/T 081的規定。

　　GB 712—2011

　　附錄A

　　(規范性附錄)

　　鋼材的牌號、交貨狀態和沖擊檢驗批量

　　鋼材的牌號、交貨狀態和沖擊檢驗批量應符合表A.1~A.3的規定。

　　表A.1

牌號	脫氧方法	產品形式	交貨狀態
			鋼材厚度t/mm
			t≤12.5	12.5<t≤25	25<t≤35	35<t≤50	50<t≤150
A	沸騰	型材	A(-)
	厚度不大于50 mm除沸騰鋼外任何方法;厚度大于 50mm鎮靜處理	板材	A(一)				N(-)、TM(一)、 CR(50)、AR*(50)
		型材	A(一)
B	厚度不大于50 mm除沸騰鋼外任何方法;厚度大于 50mm鎮靜處理	板材	A(-)		A(50)		N(50)、CR(25)、 TM(50)、AR(25)
		型材
D	鎮靜處理	板材型材	A(50)
	鎮靜和細化晶粒處理	板材	A(50)			CR(50)、 N(50)、 TM(50) AR(25)	CR(25)、N(50)、 TM(50)
		型材

E	鎮靜和細化晶粒處理	板材	N(每件)、TM(每件)
		型材	N(25)、TM(25)、AR(15)、CR(15)
注1:A-任意狀態;AR-熱軋;CR-控軋;N-正火;TM(TMCP)-溫度-形變控制軋制。AR:經船級社特別認可后，可采用熱軋狀態交貨;CR經船級社特別認可后，可采用控制軋制狀態交貨。注2:括號內的數值表示沖擊試樣的取樣批量(單位為噸),(-)表示不作沖擊試驗。由同一塊板坯軋制的所有鋼板應視為一件。注3:所有鋼級的Z25/Z35,細化晶粒元素、厚度范圍、交貨狀態與相應的鋼級一致。

表 A.2

鋼材等級	細化晶粒元素	產品型式	交貨狀態(沖擊試驗取樣批量)
			厚度t/mm
			t≤12.5	12.5<t≤20	20<t≤25	25<r≤35	35<t≤50	50<t≤150
A32 A36	Nb和/或V	板材	A(50)	N(50),CR(50),TM(50)				N(50),CR(50),TM(50)
		型材	A(50)	N(50),CR(50),TM(50),AR · (25)
	Al或Al 和Ti	板材	A(50)		AR*(25)
					N(50),CR(50),TM(50)			N(50),CR(25),TM(50)
		型材	A(50)	N(50),CR(50),TM(50),AR(25)

GB 712-2011

表 A . 2 ( 續 )

鋼材等級	細化晶粒元素	產品型式	交貨狀態(沖擊試驗取樣批量)
			厚度t/mm
			t≤12.5	12.5<t≤20	20<t≤25	25<t≤35	35<t≤50	50<t≤150
A40	任意	板材	A(50)	N(50),CR(50),TM(50)				N(50),TM(50), QT(每熱處理長度)
		型材	A(50)	N(50),CR(50),TM(50)
D32 D36	Nb和/或V	板材	A(50)	N(50),CR(25),TM(50)				N(50),CR(25),TM(50)
		型材	A(50)	N(50),CR(50),TM(50),AR*(25)
	A1或Al 和Ti	板材	A(50)		AR*(25)
					N(50),CR(25),TM(50)			N(50),CR(25),TM(50)
		型材	A(50)		N(50),CR(50),TM(50),AR(25)
D40	任意	板材	N(50),CR(50),TM(50)					N(50),TM(50), QT(每熱處理長度)
		型材	N(50),CR(50),TM(50)
E32 E36	任意	板材	N(每件),TM(每件)
		型材	N(25),TM(25),AR(15),CR(15)
E40	任意	板材	N(每件),TM(每件),QT(每熱處理長度)
		型材	N(25),TM(25),QT(25)
F32 F36	任意	板材	N(每件),TM(每件),QT(每熱處理長度)
		型材	N(25),TM(25),QT(25),CR(15)
F40	任意	板材	N(每件),TM(每件),QT(每一熱處理長度)
		型材	N(25),TM(25),QT(25)
注1:A-任意狀態;CR-控軋;N-正火;TM(TMCP)-溫度-形變控制軋制;AR · :經船級社特別認可后，可采用熱軋狀態交貨;CR*經船級社特別認可后，可采用控制軋制狀態交貨;QT:淬火加回火。注2;括號中的數值表示沖擊試樣的取樣批量(單位為噸),(一)表示不作沖擊試驗。

表 A.3

鋼材等級	細化晶粒元素	產品型式	交貨狀態(沖擊試驗取樣批量)
			厚度t/mm	供貨狀態
AH420,AH460、AH500、AH550、AH620、AH690	任意	板材	t≤150	TM(50)、QT(50)、 TM+T(50)
		型材	t≤50
DH420、DH460、DH500,DH550、DH620、DH690	任意	板材	t≤150	TM(50)、QT(50)、 TM+T(50)
		型材	t≤50
EH420、EH460、EH500、EH550、EH620、EH690	任意	板材	t≤150	TM(每件)、QT(每件)、 TM+T(每件)
		型材	t≤50
FH420、FH460、FH500、FH550、FH620、FH690	任意	板材	t≤150	TM(每件)、QT(每件)、 TM+T(每件)
		型材	t≤50
注1:TM(TMCP)-溫度-形變控制軋制;QT-淬火加回火;TM(TMCP)+T-溫度-形變控制軋制+回火。注2:括號中的數值表示沖擊試樣的取樣批量(單位為噸)。

附錄 B
(資料性附錄)
各船級社規范中規定船體用鋼各鋼級、牌號的對應關系表
各船級社規范中規定鋼材各鋼級、牌號的對應關系見表B.1。
表 B.1

牌號

本標準

船級社規 范

GB712-
2000

ABS

CCS

DNV

RINA

AR、CR

TMCP

AR、CR、N

TMCP

AB/A

AB/AN

BVA

CCSA

NV A

GL-A

GL-ATM

KRA

LRA

RINA-A

ZYA

AB/B

AB/BN

BVB

CCSB

NV B

GL-B

GL-BTM

KRB

LRB

RINA-B

ZYB

AB/D

AB/DN

BVD

CCSD

NV D

GL-D

GL-DTM

KRD

LRD

RINA-D

ZYD

AB/E

AB/EN

BVE

CCSE

NV E

GL-E

GL-ETM

KRE

LRE

RINA-E

AH32

AB/AH32

AB/AH32N

BVAH32

CCSAH32

NV A32

GL-A32

GL-A32TM

KRAH32

LRAH32

KA32

RINA-AH32

A32

DH32

AB/DH32

AB/DH32N

BVDH32

CCSDH32

NV D32

GL-D32

GL-D32TM

KRDH32

LRDH32

KD32

RINA-DH32

D32

EH32

AB/EH32

AB/EH32N

BVEH32

CCSEH32

NV E32

GL-E32

GL-E32TM

KREH32

LREH32

KE32

RINA-EH32

E32

FH32

AB/FH32

AB/FH32N

BVFH32

CCSFH32

NV F32

GL-F32

GL-F32TM

KRFH32

LRFH32

KF32

RINA-FH32

AH36

AB/AH36

AB/AH36N

BVAH36

QCSAH36

NV A36

GL-A36

GL-A36TM

KRAH36

LRAH36

KA36

RINA-AH36

A36

DH36

AB/DH36

AB/DH36N

BVDH36

CCSDH36

NV D36

GL-D36

GL-D36TM

KRDH36

LRDH36

KD36

RINA-DH36

D36

EH36

AB/EH36

AB/EH36N

BVEH36

CCSEH36

NV E36

GL-E36

GL-E36TM

KREH36

LRFH36

KF36

RINA-EH36

E36

FH36

AB/FH36

AB/FH36N

BVFH36

CCSFH36

NV F36

GL-F36

GL-F36TM

KRFH36

LRFH36

KF36

RINA-FH36

AH40

AB/AH40

AB/AH4ON

BVAH40

CCSAH40

NV A40

GL-A40

GL-A4OTM

KRAH40]

LRAH40

KA40

RINA-AH40

DH40

AB/DH40

AB/DH40N

BVDH40

CCSDH40

NV D4O

GL-DO

GL-D4OTM

KRDH40

LRDH40

KD40

RINA-DH40

EH40

AB/EH40

AB/EH40N

BVEH40

CCSEH40

NV EAO

GL-EAO

GL-EAOTM

KREH40

LREH40

KEAO

RINA-EH40

FH40

AR/FH40

AB/FH40

AB/FH4ON

BVFH40

CCSFH40

NV F40

GL-F40

GL-F40TM

KRFH40

LRFH40

KF40

RINA-FH40

AH420

AB/AQ43

AB/AQ43N

BVAH420

CCSAH420

NV A420

GL-A420

GL-A420TM

KRAH43

LRAH42

KA43

RINA-A420

DH420

AB/DQ43

AB/DQ43N

BVDH420

CCSDH420

NV D420

GL-D20

GL-DI20TM

KRDH43

LRDH42

KD43

RINA-D420

EH420

AB/EQ43

AB/EQ43N

BVEH420

CCSEH420

NV EA20

GL-EA20

GL-EA2OTM

KREH43

LREH42

KEA3

RINA-EA20

FH420

AB/FQ43

AB/FQ43N

BVFH420

CCSFH420

NV F420

GL-F420

GL-F420TM

KRFH43

LRFH42

KF43

RINA-F420

AH460

AB/AQ47

AB/AQ47N

BVAH460

CCSAH460

NV A460

GL-A460

GL-A460TM

KRAH47

LRAH46

KA47

RINA-A460

DH460

AB/DQ47

AB/DQ47N

BVDH460

CCSDH460

NV D460

GL-D460

GL-D460TM

KRDH47

LRDH46

KD47

RINA-D460

EH460

AB/EQ47

AB/EQ47N

BVEH460

CCSEH460

NV EA60

GL-FA60

GL-EA60TM

KREH47

LREH46

KE47

RINA-EA60

FH460

AB/FQ47

AB/FQ47N

BVFH460

QCSFH460

NV F460

GL-F460

GL-F460TM

KRFH47

LRFH46

KF47

RINA-F460

表 B . 1(續)

牌號
本標準	船級社規 范										GB 712- 2000
本標準	ABS	BV	CCS	DNV	GL	KR	LR	NK	RINA	ZY	GB 712- 2000
AH500	AB/AQ51	BVAH500	CCSAH500	NV A500	GL-A500	KRAH51	LRAH50	KA51	RINA-A500	-	—
DH500	AB/DQ51	BVDH500	CCSDH500	NV D500	GL-D500	KRDH51	LRDH50	KD51	RINA-D500	一
EH500	AB/EQ51	BVEH500	CCSEH500	NV E500	GL-E500	KREH51	LREH50	KE51	RINA-E500	-
FH500	AB/FQ51	BVFH500	CCSFH500	NV F500	GL-F500	KRFH51	LRFH50	KF51	RINA-F500
AH550	AB/AQ56	BVAH550	CCSAH550	NV A550	GL-A550	KRAH56	LRAH55	KA56	RINA-A550	—
DH550	AB/DQ56	BVDH550	CCSDH550	NV D550	GL-D550	KRDH56	LRDH55	KD56	RINA-D550
EH550	AB/EQ56	BVEH550	CCSEH550	NV E550	GL-E550	KREH56	LREH55	KE56	RINA-E550
FH550	AB/FQ56	BVFH550	CCSFH550	NV F550	GL-F550	KRFH56	LRFH55	KF56	RINA-F550
AH620	AB/AQ63	BVAH620	CCSAH620	NV A620	GL-A620	KRAH63	LRAH63	KA63	RINA-A620
DH620	AB/DQ63	BVDH620	CCSDH620	NV D620	GL-D620	KRDH63	LRDH63	KD63	RINA-D620	-
EH620	AB/EQ63	BVEH620	CCSEH620	NV E620	GL-E620	KREH63	LREH63	KE63	RINA-E620
FH620	AB/FQ63	BVFH620	CCSFH620	NV F620	GL-F620	KRFH63	LRFH63	KF63	RINA-F620	一
AH690	AB/AQ70	BVAH690	CCSAH690	NV A690	GL-A690	KRAH70	LRAH70	KA70	RINA-A690
DH690	AB/DQ70	BVDH690	CCSDH690	NV D690	GL-D690	KRDH70	LRDH70	KD70	RINA-D690
EH690	AB/EQ70	BVEH690	CCSEH690	NV E690	GL-E690	KREH70	LREH70	KE70	RINA-E690	-
FH690	AB/FQ70	BVFH690	CCSFH690	NV F690	GL-F690	KRFH70	LRFH70	KF70	RINA-F690

探傷標準：可按照中國(JB4730，GB/T2970)、美國(A435、A577、A588)、日本(JISG0801、JISG0901)、德國(SEL072)、英國(BS5996)、法國(NFS04-305)等國內外探傷標準生產檢驗。

　　規格范圍：鋼板寬1500-4020mm,厚8-350mm，長3000-27000mm。

　　交貨狀態：根據用戶的使用要求，可按熱軋、正火、回火、正火加回火、調質等不同狀態交貨。

　　執行標準：根據用戶使用要求，可按以下標準交貨：國家標準，冶金行業標準，美國ASTM、ASME標準，日本JIS，德國DIN，英國BS，歐洲EN，國際ISO標準以及專用板有關標準等。

　　質量級別：A、B、C、D、E及厚度方向Z15、Z25、Z35。

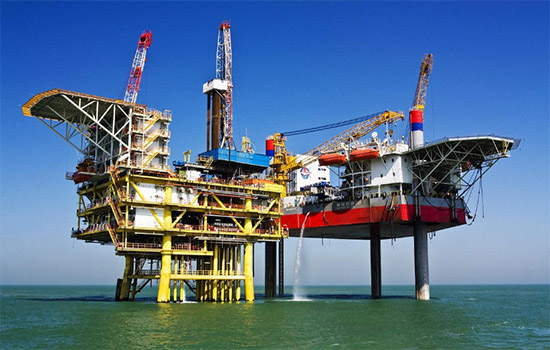

造船及采油平臺用鋼板用途：用于制作船體、海上采油平臺、平臺管接點及其它結構件。
