H13是什么材料：
H13是熱作模具鋼，是在碳工鋼的基礎(chǔ)上加入合金元素而形成的鋼種，是美國(guó)標(biāo)準(zhǔn)熱作模具鋼種和電渣重熔鋼，執(zhí)行標(biāo)準(zhǔn)GB/T1299—2014。出廠硬度：布氏硬度HBW10/3000（即≤235HB）。其中合工鋼包括：量具刃具用鋼、耐沖擊工具用鋼、冷作模具鋼、熱作模具鋼、無(wú)磁模具鋼、塑料模具鋼。
舞陽(yáng)鋼鐵有限責(zé)任公司早在10年前就致力于研究和開發(fā)高質(zhì)量的舞鋼牌H13模具鋼薄板，但是由于該工藝的不成熟，一直未能做到這一點(diǎn)。在系統(tǒng)地結(jié)合高端客戶和高端市場(chǎng)需求的過程中，舞陽(yáng)鋼鐵有限責(zé)任公司進(jìn)一步增強(qiáng)了走特殊鋼路和走高端路線的追求和意識(shí)，創(chuàng)造了“唯一冠軍”和挑戰(zhàn)性更高的價(jià)值。鋼鐵板材和自行開發(fā)的優(yōu)質(zhì)材料熱作模具鋼H13被重新提上議事日程。
H13材料特性：
H13熱作模具鋼該鋼是世界上普遍使用的強(qiáng)韌兼具的熱作模具鋼，具有高的淬透性和抗熱裂能力。該鋼含有較高的碳和釩，耐磨性好，韌性相對(duì)有所減弱；具有良好的耐熱性，在較高溫度時(shí)具有較好的強(qiáng)度和硬度以及高的耐磨性和韌性，同時(shí)具有優(yōu)良的綜合性能和較高的耐回火性。
鍛坯要進(jìn)行六面鍛造，鍛造比要＞4。具有高的淬透性和高的韌性；優(yōu)良的抗熱裂能力，在工作場(chǎng)合可進(jìn)行水冷；具有中等耐磨損能力，還可以采用滲碳或滲氮工藝來提高其表面硬度，但要略為降低抗熱裂能力；因其碳含量較低，回火中二次硬化能力較差；在較高溫度下具有抗軟化能力，但使用溫度高于540℃時(shí)，硬度出現(xiàn)迅速下降；該鋼熱處理的變形小，具有中等和高的可加工性和中等抗脫碳能力。
該鋼的最高使用溫度不宜超過600℃，并且低于3Cr2W8V鋼。該鋼的熱強(qiáng)度和熱穩(wěn)定性也低于3Cr2W8V鋼，鋼的沖擊韌度高于3Cr2W8V鋼，有時(shí)甚至高出一倍以上。
H13模具鋼工藝：
在研發(fā)過程中，河鋼集團(tuán)舞鋼公司消除了“兩種傾向”，改變了國(guó)內(nèi)外常用的電渣重熔+鍛造工藝的實(shí)踐，以提高熱作模具鋼H13的綜合性能，實(shí)施技術(shù)創(chuàng)新，大膽地直接使用鋼錠。生產(chǎn)過程已經(jīng)達(dá)到了以低成本，短流程改善熱作模具鋼H13整體性能的目標(biāo)。河鋼集團(tuán)舞陽(yáng)鋼鐵公司H13熱作模具鋼研究小組主要研究確保鋼的各向同性狀態(tài)的困難，并在鑄錠類型，軋制方法和熱處理工藝的選擇上采取了一系列保障措施。最終，舞陽(yáng)鋼鐵公司開發(fā)的熱作模具鋼H13寬板性能優(yōu)良，達(dá)到國(guó)際先進(jìn)水平。
舞鋼H13模具鋼化學(xué)成分：
|
H13模具鋼化學(xué)成分 |
|
C |
Si |
Mn |
Cr |
Mo |
V |
P |
S |
其他 |
|
0.32~0.45 |
0.80~1.20 |
0.20~0.50 |
4.75~5.50 |
1.10~1.75 |
0.80~1.20 |
≤0.030 |
≤0.030 |
— |
舞鋼H13模具鋼的質(zhì)量性能怎么樣：
10月18日，河南舞陽(yáng)鋼廠收到了訂購(gòu)500噸熱作模具鋼H13寬板的訂單。自產(chǎn)品成功開發(fā)以來，這是公司分批簽訂的第一份合同。因?yàn)榇似贩N一直以來都比較少，能用到這種板子的必然是高端客戶。舞鋼H13模具鋼自去年成功研發(fā)和試生產(chǎn)以來，產(chǎn)品性能自檢，內(nèi)部質(zhì)量檢驗(yàn)，客戶使用和鑒定結(jié)果證明，該產(chǎn)品的質(zhì)量?jī)?yōu)于國(guó)外高優(yōu)質(zhì)熱作H13模具鋼其沖擊能具有較大的余量，并且各向性能經(jīng)用戶檢查，舞鋼H13模具鋼的質(zhì)量已達(dá)到國(guó)際一流水平，可以完全替代進(jìn)口。這是舞陽(yáng)鋼鐵有限責(zé)任公司對(duì)國(guó)內(nèi)外企業(yè)做的貢獻(xiàn)，所以說科研是我們不斷進(jìn)步的動(dòng)力。
H13模具鋼熱處理硬度和H13熱處理工藝：
H13模具鋼的最佳淬火和回火工藝是：1020~1080℃加熱后油冷淬火或分級(jí)淬火，然后進(jìn)行560~600℃兩次回火。顯微組織為回火托氏體+回火索氏體+剩余碳化物，顯微硬度為48~52HRC。對(duì)于要求熱硬性高的壓鑄模具可取上限加熱溫度淬火。對(duì)于要求韌性為主的模具（熱鍛模）可取下限加熱溫度淬火。球化退火工藝的目的是均勻組織，降低硬度，改善切削加工性能，為淬火和回火做組織準(zhǔn)備。球化退火工藝是在845~900℃保溫（1h+1min）/mm，然后爐冷至720~740℃等溫（2h+1min）/mm，最后爐冷至500℃出爐空冷，球化退火組織為粒狀珠光體，硬度小于229HBS。
H13熱作模具鋼主要特性：
H13是使用最廣泛和最具代表性的熱作模具鋼種,它的主要特性是：
（1）具有高的淬透性和高的韌性；
（2）優(yōu)良的抗熱裂能力，在工作場(chǎng)合可予以水冷；
（3）具有中等耐磨損能力同時(shí)還可以采用滲碳或滲氮工藝來提高其表面硬度，但要略為降低抗熱裂能力；
（4）因其含碳量較低，回火中二次硬化能力較差；
（5）在較高溫度下具有抗軟化能力，但使用溫度高于540（1000）硬度出現(xiàn)迅速下降（即能耐的工作溫度為540）；
（6）熱處理的變形小；
（7）中等和高的切削加工性；
（8）中等抗脫碳能力。
H13模具鋼執(zhí)行標(biāo)準(zhǔn)：
是在碳工鋼的基礎(chǔ)上加入合金元素而形成的鋼種；執(zhí)行標(biāo)準(zhǔn)為：GB/T1299—2000;
H13模具鋼多少錢一公斤市場(chǎng)報(bào)價(jià)：
H13鋼板作為舞陽(yáng)鋼廠高附加值牌號(hào)，需要用戶提供具體采購(gòu)單子，并根據(jù)技術(shù)規(guī)范指定冶金計(jì)劃，H13價(jià)格需要根據(jù)單子的規(guī)格數(shù)量和冶金規(guī)范綜合報(bào)價(jià)。市場(chǎng)不作口頭承諾報(bào)價(jià)，一切報(bào)價(jià)價(jià)格信息以詢價(jià)單為準(zhǔn)。
可以生產(chǎn)H13模具鋼的廠家有哪些：

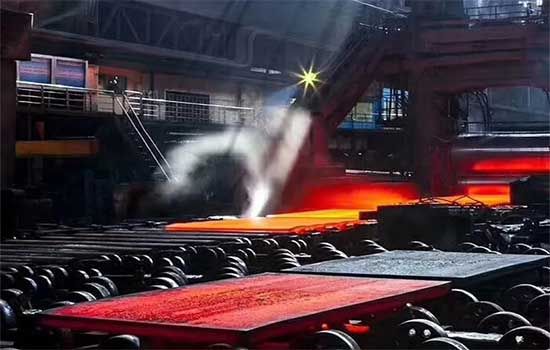

河鋼集團(tuán)舞鋼公司是中國(guó)第一家成功開發(fā)出寬度為2200mm的熱作模具鋼H13鋼板的公司。這種鋼可用于制造大型設(shè)備和模具，并受到用戶的高度評(píng)價(jià)。河鋼集團(tuán)舞鋼公司國(guó)內(nèi)首個(gè)熱作模具鋼H13寬板工業(yè)生產(chǎn)，證明并帶動(dòng)了國(guó)內(nèi)熱作模具鋼H13的發(fā)展，也標(biāo)志著河鋼熱作模具舞鋼在模具上的重大突破。
H13模具鋼的應(yīng)用前景如何：
舞鋼模具鋼板H13廣泛用于塑料，壓鑄，鍛造模具和礦山和隧道等低合金高強(qiáng)鋼板的生產(chǎn)中。產(chǎn)品質(zhì)量要求差異很大。高質(zhì)量的熱作模具鋼，由于對(duì)內(nèi)部質(zhì)量的高要求，已成為測(cè)試國(guó)際和國(guó)內(nèi)鋼鐵公司開發(fā)新產(chǎn)品的“試金石”。
